Maschinenlinie für die Montage von Lithium-Akkus

/

Cylindrical Battery Pack Assembly Line

/automatischer CCD-Tester für Lithiumbatterien/CCD-Akkus mit positiver und negativer Elektrode

automatischer CCD-Tester für Lithiumbatterien/CCD-Akkus mit positiver und negativer Elektrode

wechat: 17720812054

WhatsApp: +86 13174506016

Email: david@batterymaking.com



  • Artikel Nr. .:

    TMAX-MD400
  • Zahlung:

    L/C,T/T,Western Union, Paypal
  • Produktherkunft:

    China
  • Hafen:

    Xiamen
  • Vorlaufzeit:

    5 days
  • Zertifikat:

    CE ROHS Certificate
  • Produktdetail

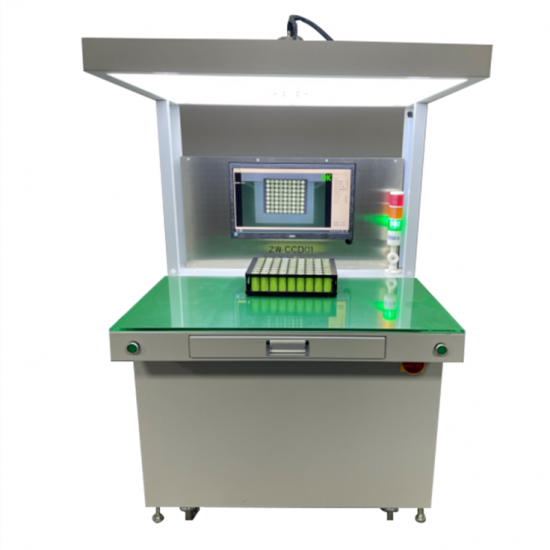

automatischer CCD-Tester für Lithiumbatterien/CCD-Akkus mit positiver und negativer Elektrode



1. Funktionsbeschreibung

CCD-Lötstellendetektor ist eine automatische Ausrüstung für die Verarbeitung von Lithiumbatterien, mit den Funktionen der automatischen Positiv- und Minuspolerkennung, Positiv- und Negativ-Lötstellenerkennung, Lötstellendefektunterscheidung, automatische Entladung, etc.

2. Prozessablauf

Zuführen und Positionieren des elektrischen Kerns → positive und negative Polerkennung → positive und negative Lötstellenerkennung (CCD) →NG automatisches Sortieren → OK automatisches Ausschleusen

3. mechanische Struktur

1) Feed-Positionierung von Batterie Ader

2) Polohrnivellierung

3) Der CCD-Lötstellendetektor verfügt über eine hochauflösende Bilderfassung,, eine Bildverarbeitungs- und Erkennungstechnologie mit künstlicher Intelligenz, um die Fehlererkennungsrate zu verbessern

4) Der CCD-Schweißdetektor hat die Vorteile einer schnellen Erkennungsgeschwindigkeit und einer hohen Genauigkeit . Er kann einen antistatischen Gürtel auswählen, ohne die Batterie zu beschädigen

5) humanisierte Programmierung, leicht zu erlernen und zu verstehen.

4. Spezifikationen

Hub der xy-Achsee

500 mm (anpassbar)

Motorantriebsgeschwindigkeit

300 mm /s

Betriebssystem

Industriecomputer + intelligente Kamera

Übertragungsmodus

Fließband

Fahrmodus

Schrittmotor

wiederholte Positioniergenauigkeit

± 0.1mm

Erkennungseffizienz

1s / Stck

O Allmacht

500w

Gesamtgewicht

150kg

maximales Lagergewicht

30kg

Eingangsleistung

einphasig AC 220V / 50Hz

Luftquelle

0.5-0.6 MPa

Größe

960 * 950 * 1800mm

5.E Ausrüstungskonfigurationsliste

● Touchscreen: Wellington

● SPS: Bewegungssteuerung

● Schrittmotor: bifu

● Servomotor: Mitsubishi & Lechuang

Sensoren: Panasonic und OMRON

● Lager: Japan NSK

● Zylinder: adez

● Schaltnetzteil: Mingwei, Taiwan

6. Betriebsumgebung

1) Innentemperatur: - 30 ℃ ~ 50 ℃.

2) Innenfeuchtigkeit: unter 55 %.

3) Werksgelände: keine Umweltverschmutzung und starke elektromagnetische Störungen.
